表面粗糙度测量仪,一般用针描法又称触针法。当触针直接在工件被测表面上轻轻划过时，由于被测表面轮廓峰谷起伏，触针将在垂直于被测轮廓表面方向上产生上下移动，把这种移通过电子装置把信号加以放大，然后通过指零表或其它输出装置将有关粗糙度的数据或图形输出来。

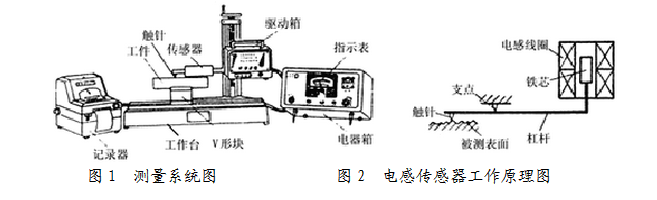

仪器的工作原理  采用针描法原理的表面粗糙度测量仪由传感器、驱动器、指零表、记录器和工作台等主要部件组成，见图1。

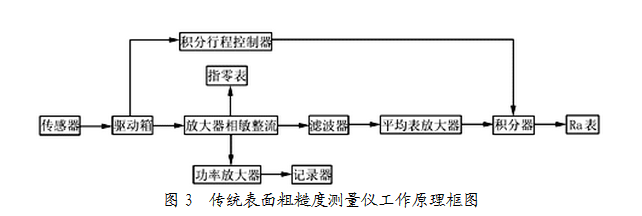

电感传感器是轮廓仪的主要部件之一，其工作原理见图2，在传感器测杆的一端装有金刚石触针，触针尖端曲率半径r很小，测量时将触针搭在工件上，与被测表面垂直接触，利用驱动器以一定的速度拖动传感器。由于被测表面轮廓峰谷起伏，触状在被测表面滑行时，将产生上下移动。此运动经支点使磁芯同步地上下运动，从而使包围在磁芯外面的两个差动电感线圈的电感量发生变化。  图3为仪器的工作原理主框图。传感器的线圈与测量线路是直接接入平衡电桥的，线圈电感量的变化使电桥失去平衡，于是就输出一个和触针上下的位移量成正比的信号，经电子装置将这一微弱电量的变化放大、相敏检波后，获得能表示触针位移量大小和方向的信号。此后，将信号分成三路：一路加到指零表上，以表示触针的位置，一路输至直流功率放大器，放大后推动记录器进行记录；另一路经滤波和平均表放大器放大之后，进入积分计算器，进行积分计算，即可由指示表直接读出表面粗糙度Ra值。

指零表的作用反映铁芯在差动电感线圈中所处的位置。当铁芯处于差动电感线圈的中间位置时，指零表指针指示出零位，即保证处于电感变化的线性范围之内。所以，在测量之前，必须调整指零表，使其处于零位。噪声滤波的目的在于剔除一些干扰信号，如电气元件的噪声所引起的虚假信号。大量的测试表明，高于400Hz的信号即不是被测表面粗糙度所引的信号，必须从总信号中加以剔除。所以噪声滤波器是一种低通(低频能通过)滤波器，它使400Hz以下的低频信号顺利通过，而将400Hz以上的高频信号迅速衰减，从而达到滤波的目的。波度滤波的目的则是用以滤掉距大于取样长度的波度，因此它是一个高通(高频能通过)滤波器，使表面粗糙度所引起的高频(相对于波度引起的低频而言)信号能自由通过。  经过噪声滤波和波度滤波以后，剩下来的就是与被测表面粗糙度成比例的信号，再经平均表放大器后，所输出的电流I与被测表面轮廓各点偏离中线的高度y的绝对值成正比，然
