无损检测工业内窥镜基本知识概括
内镜,亦称内窥镜,是一种多学科通用的工具,其功能是能对弯曲管道深处探查,能观察不能直视到的部位,能在密封空腔内观察内部空间结构与状态,能实现远距离观察与操作。若要刨根问底的探索“用某种工具观察人体内部”这一内窥镜的起源的话,可以追溯到古希腊及古罗马时代。
endoscope n.内窥镜、内腔镜,scope,观察的范围,这个词可延伸衍生很多意思,比如观察仪器、显示器、瞄准镜、检查镜等。希腊前缀endo,end表示内部的、内里的。内镜的英文为“ endoscopy ”,由字母“ endo ” ( 内部之意 ) ,与动词“ skopein ”(观察之意)组合而成。
国内在20世纪70-80年代开始从国外引进内窥镜产品,主要用于航空航天产品内部多余物控制及一些零部件的质量检查。而仪器种类繁多,工业内窥镜就是其中之一。国内内窥镜检测已进入了实用阶段,越来越多地运用于产品生产过程的质量控制,并发展成为一种常规的检测手段。
二、内窥镜种类从材料学来分,内窥镜可分为硬管式和软管式两种,又称硬性内窥镜和软性内窥镜。
三、硬性
硬性内窥镜包括传像、照明、气孔三大部分。传像部分分为物镜、中继系统、目镜组成传导图像。照明部分采用冷光源用光导纤维穿入境内的方法。气孔部分作用为送气、送水、通活检钳。
四、软性

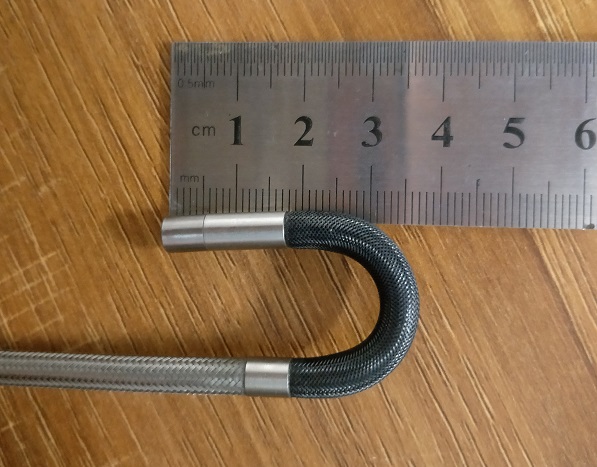

用纤维光束传像和导光或用CCD传导图像的内窥镜成为软性内窥镜。由于它具有良好的柔软性和方便的操作性能.软性内窥镜的特点为:可方便的进入,可到达硬性镜无法到达的地方。加上头部弯曲机构,可消除盲区。通过活检孔可采样和治疗。软性内窥镜又可分为纤维内镜和电子内镜。
